Strategii de optimizare a tijei cu anod de titan pentru costuri mai mici de electroliză

Operarea unui generator de hipoclorit de sodiu sau a unui sistem de tratare a apei necesită performanță constantă și costuri gestionabile. Mulți manageri de unități se confruntă cu facturi în creștere la energie electrică și cu înlocuirea frecventă a electrozilor care perturbă operațiunile. Soluția constă în înțelegerea cumtija de anod de titandesignul și optimizarea vă afectează direct rezultatul final.

Sistemele moderne de electroliză necesită electrozi care să reziste la condiții dure, menținând în același timp eficiența. O tijă de anod de titan bine{{1}optimizată reduce consumul de energie, extinde intervalele de service și îmbunătățește fiabilitatea generală a sistemului. Acest articol explorează strategiile practice care ajută instalațiile de tratare a apei, fabricile municipale și operatorii industriali să obțină reduceri semnificative ale costurilor prin tehnologia electrozilor mai inteligente.

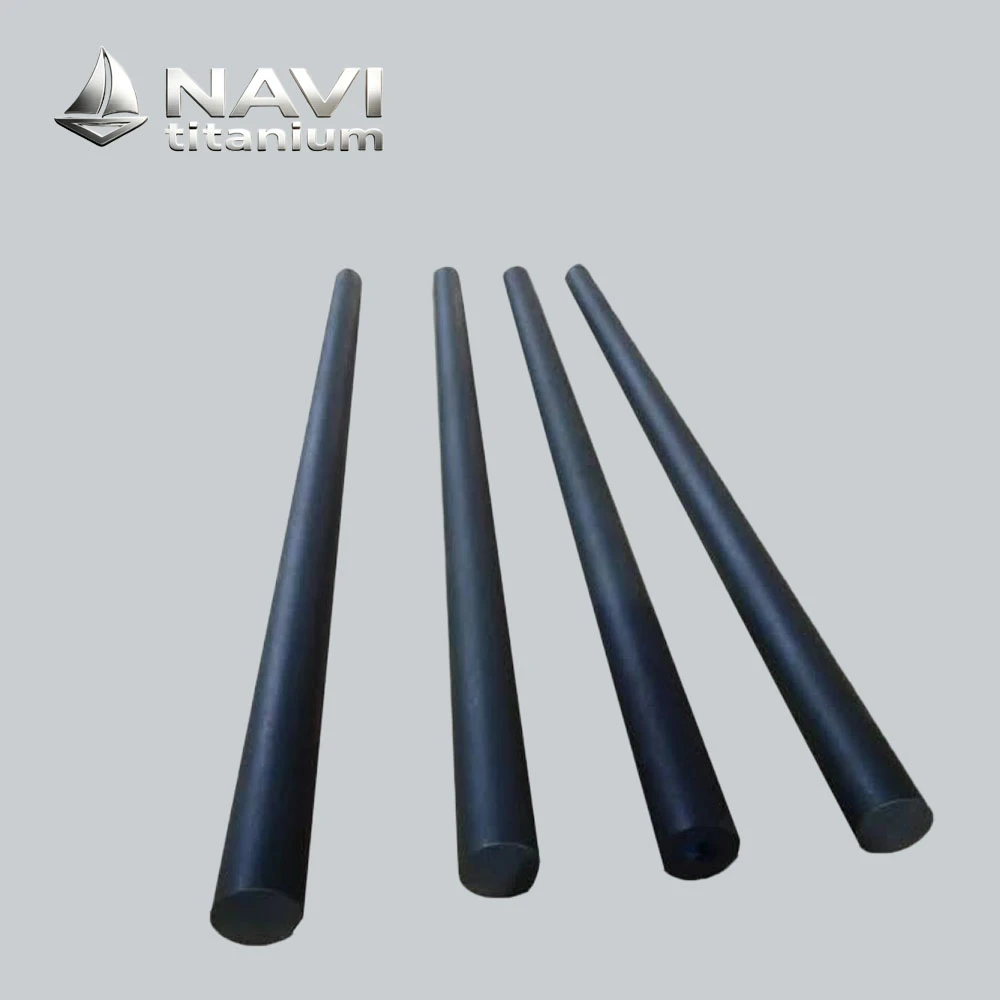

Tija anod din titan

1.Specificație
Forme generale: placă, tijă, plasă, tub sau personalizare
Acoperire: formula clasică a IrO2-Ta2O5, Ru-Ir, Pt sau personalizare
Reacție electrochimică: reacție de degajare de oxigen/clor/hidrogen
Cod intern: NAVI-1-011
Marca: NAVI Titanium®
Material de bază: Titan pur Gr1
Domenii avansate ale NAVI: PEM, PCB, tratarea apelor uzate etc.
2.Ghid de achiziții
(1) Proces
NAVI Titanium (din 2008) poate procesa conform desenelor dvs. de proiectare
(2) Probă gratuită
NAVI Titanium furnizează eșantion gratuit pentru specificații generale
(3) Suport tehnologic
Un serviciu profesional-pentru-un singur serviciu, design fără design, bine ați venit să ne contactați

Înțelegerea relației dintre proiectarea anodului și consumul de energie

Forma și caracteristicile suprafeței unei tije de anod de titan sunt principalii factori care determină cât de bine se transformă curentul electric în crearea de clor. Când electricitatea trece prin celula electrolitică, ionii de clorură se oxidează pe suprafața anodului, producând acid hipocloros. Designul prost duce la un flux neuniform de curent, ceea ce provoacă puncte care irosesc energie și accelerează degradarea.

Suprafața activă care este expusă la soluția de electrolit este mărită prin utilizarea modelelor de electrozi care au fost optimizate. Utilizarea tijelor cilindrice cu anumite rapoarte diametru-la-lungime îmbunătățește fluxul de fluid în jurul anodului, asigurându-se că stratul de acoperire intră întotdeauna în contact cu soluția bogată-clorură. Acest contact uniform reduce stresul în zone specifice și menține nevoile de tensiune fixe pe durata de viață a electrodului.

Rolul morfologiei suprafeței în activitatea catalitică

Rugozitatea suprafeței unei tije de anod de titan are un efect mare asupra cât de bine accelerează procesul de evoluție a clorului. Pregătirea specializată face suprafețele aspre și microporoase, care au mult mai multe locuri active decât substraturile netede. Aceste trăsături microscopice fac ca suprafața reală a electrodului să fie mai mare pentru procesele electrochimice, fără a mări dimensiunea electrodului.

Metodele moderne de fabricație creează o rugozitate controlată a suprafeței care ajută la lipirea stratului de acoperire și permite electrolitului să pătrundă mai adânc în stratul catalitic. Această zonă de reacție tridimensională face curentul mult mai eficient, ceea ce înseamnă că mai multă energie electrică este folosită pentru a produce clor în loc de căldură reziduală. Facilitățile care utilizează tratamente de suprafață optimizate spun că economisesc 15% până la 30% din energie în comparație cu utilizarea electrozilor netezi obișnuiți.

Potrivirea specificațiilor electrozilor la condițiile de funcționare

Când apa este tratată din diferite motive, se creează medii electrochimice diferite.

Când vine vorba de electrozi, sistemele de dezinfecție a piscinelor au nevoie de diferite tipuri de electrozi decât sistemele municipale de apă uzată care se ocupă de schimbarea nivelului de sare. Când comandați dreaptatija de anod de titan, ia în considerare cantitatea de clorură, densitatea curentului de funcționare, modificările de temperatură și modelele ciclului de lucru.

Tijele cu diametru mai mare sunt mai bune pentru utilizări cu-curenți mari, deoarece absorb mai bine căldura și răspândesc curentul pe o suprafață mai mare. În situațiile în care electrozii sunt utilizați continuu, aceștia trebuie să aibă acoperiri care sunt mai stabile și nu se vor descompune sub stres oxidativ constant. Atunci când designul fizic este potrivit cu parametrii reali de funcționare, sistemul nu se defectează înainte de a trebui, iar valorile sale de performanță rămân aceleași pe toată durata serviciului.

Echilibrarea performanței catalitice cu costurile materialelor

Acoperirile realizate din metale prețioase precum ruteniul, iridiul și platina acționează ca catalizatori pentru a face ca evoluția clorului să funcționeze bine. Pe de altă parte, aceste materiale adaugă mult la costul fabricării electrozilor. Optimizarea strategică identifică cea mai subțire acoperire și ingredientele sale care vor face treaba fără a costa prea mult în materiale.

Cercetările arată că grosimea stratului de acoperire peste un anumit punct are beneficii în scădere pentru prelungirea duratei de viață. Chiar dacă acoperirile ultra-groase ar putea părea o idee bună, acestea au adesea mai multă tensiune în interior, ceea ce le face mai probabil să se crape și să se separe. Cel mai bun mod de a face lucrurile este să folosiți greutăți de acoperire care sunt atent controlate și setate la condițiile specifice de lucru. Acest lucru asigură că există suficient catalizator disponibil pentru întreaga durată de viață a electrodului.

Strategii de compoziție pentru o durabilitate sporită

Filmele de ruteniu pur sunt foarte bune la catalizarea reacțiilor, dar nu sunt foarte stabile atunci când sunt expuse la condiții reactive puternice. Prin adăugarea de iridiu, rezistența la rugină crește mult, făcând electrodul mai puternic și mai potrivit pentru utilizări dificile. Cantitatea de ruteniu în iridiu are un efect mare atât asupra cât de bine funcționează ceva, cât și asupra cât costă.

Pe baza a ceea ce știe industria, amestecurile cu 30–40% iridiu și ruteniu funcționează bine pentru a produce hipoclorit de sodiu, deoarece au cantitatea potrivită de activitate și durabilitate. Acest amestec poate face față climei dure care se creează atunci când clorul evoluează și are, de asemenea, un supra-potențial scăzut care menține consumul de energie la minim. Diferite amestecuri cu cantități mici de tantal sau oxid de staniu le fac și mai stabile, fără a crește prea mult prețul.

Aplicație-Recomandări specifice de încărcare

În comparație cu utilizările industriale, sistemele de dezinfecție a piscinelor utilizează de obicei densități de curent mai mici și cicluri de sarcini care vin și pleacă. Aceasta înseamnă că metalul mai puțin valoros este încărcat în sistem. Motoarele continue-de putere mare din stațiile de tratare a apelor uzate municipale au nevoie de acoperiri mai puternice, care pot face față solicitărilor electrice constante.

Atunci când aleg specificațiile corecte ale electrodului, operatorii ar trebui să se gândească la cât de mult clor trebuie să folosească în fiecare oră, măsurat în grame. Un sistem de 500 g/h și un sistem de 5000 g/h funcționează în moduri foarte diferite, așa că sunt necesare strategii diferite de acoperire pentru fiecare. Potrivirea corectă se oprește atât sub-specificație, care poate cauza eșecuri prea devreme, cât și peste-specificație, care crește investiția inițială fără niciun motiv.

Activarea de suprafață prin tratament chimic și termic

Când titanul este lăsat singur, formează în mod natural un strat de oxid pasiv care împiedică mișcarea electricității prin substrat. Pentru a face electrozi care să funcționeze bine, această barieră trebuie îndepărtată complet și trebuie realizată o suprafață activă care să ajute acoperirile să se lipească bine. Gravarea chimică și oxidarea termică controlată sunt utilizate împreună în procesele avansate de pretratare pentru a face proprietățile substratului perfecte.

Gravarea cu acid scapă de impuritățile de suprafață și face mici umflături care țin stratul catalitic pe loc mecanic. După aceea, încălzirea metalului în atmosfere controlate formează un strat sub-de sub-oxid de titan, care facilitează mișcarea electronilor între metalul de bază și stratul activ. Cât de bine se mișcă curentul prin unitatea de electrozi în timpul funcționării depinde de această interfață importantă.

Instalațiile care folosesc electrozi cu substraturi modificate corespunzător au tensiuni mult mai mici ale celulelor decât cele care folosesc opțiuni care nu sunt pregătite corespunzător.

Tensiunile de operare mai scăzute duc direct la o utilizare mai mică a energiei, sistemele optimizate economisind în medie mai mult de 20%. Calitatea schimbării substratului este adesea ceea ce îi diferențiază pe electrozii de vârf-de cei mai ieftini, care nu funcționează la fel de bine, chiar dacă au aceeași compoziție de acoperire.

Arhitectură multi-strat pentru o stabilitate sporită

Condițiile electrochimice extreme au creat probleme-pe care acoperirile cu un singur-strat nu le pot rezolva, indiferent cât de bună este machiajul lor. Tehnologia de acoperire cu gradient folosește multe straturi cu machiaje sistematic diferite-care răspund nevoilor funcționale diferite. Stratul cel mai interior se concentrează pe aderența la substrat și reducerea tensiunilor, în timp ce straturile exterioare îmbunătățesc activitatea catalitică și rezistența la coroziune.

Această strategie de proiectare reduce riscul apariției a patru mecanisme majore de defecțiune: microfisurare din cauza diferențelor de expansiune de temperatură, delaminarea acoperirii, pasivizarea substratului prin penetrarea clorurii și consumul de catalizator înainte de momentul potrivit. Grosimea fiecărui strat este de obicei între câțiva microni și câțiva microni, iar modificările compoziției sunt atent controlate pentru a face interfețe care să funcționeze bine împreună și să nu se separe sub stres.

Când se folosesc aceleași condiții, electrozii care utilizează tehnologia de acoperire cu gradient au durate de viață cu 60-80% mai lungi decât alternativele convenționale cu un singur strat-. Pentru că durează mai mult,

electrozii nu trebuie înlocuiți la fel de des, ceea ce economisește bani și menține sistemul în funcțiune în timpul reparațiilor. Timpul de funcționare mai lung distribuie investiția inițială puțin mai mare pe mult mai multe ore de producție.

Mecanisme de reducere a tensiunii în acoperiri avansate

Structura stratului este supusă stresului mecanic prin cicluri termice și procese electrochimice. În timp, stresul se acumulează și provoacă fisuri care lasă electrolitul puternic să ajungă latija de anod de titande mai jos. Aceasta începe pasivarea substratului și defectarea electrodului. Acoperirile cu gradient au straturi medii care au proprietăți mecanice speciale care absorb și eliberează stresul înainte ca acesta să devină prea mare.

Diferitele viteze de creștere ale ceramicii cu oxid de metal de titan și amestec de metal sunt luate în considerare de straturile tampon plasate între substrat și acoperirea catalitică principală. Această flexibilitate proiectată împiedică învelișul ceramic dur să nu se rupă atunci când temperaturile se modifică în timpul pornirii-, opririi sau modificării sarcinii.

Rezultatul final este un ansamblu de electrozi care este stabil din punct de vedere fizic și rămâne împreună chiar și după mii de cicluri de funcționare.

Îmbunătățirea activității catalitice prin ingineria suprafețelor

Stratul de acoperire din exterior atinge soluția direct și realizează procesul real de evoluție a clorului. Prin îmbunătățirea acestei interfețe importante, bariera energetică pentru oxidarea clorurilor este coborâtă. Aceasta înseamnă că este nevoie de mai puțină putere în celulă pentru a atinge ratele de ieșire dorite. Catalizatorii nanostructurați cu suprafețe foarte mari sunt utilizați în formule mai avansate pentru a oferi o mulțime de locuri active pentru procesele electrochimice.

Noile dezvoltări în tehnologia de acoperire fac suprafețe cu pori controlați care permit electrolitului să intre în stratul catalitic, dar împiedică ionii de clorură să se deplaseze către substrat și să provoace daune. În comparație cu acoperirile netede și dense tradiționale, unde reacțiile au loc doar la suprafață, această zonă de reacție tri-dimensională folosește catalizatorul mult mai bine.

Inginerie integrată pentru performanță maximă

Pentru a optimiza cu adevărat, trebuie să vă gândiți atât la pregătirea bazei, cât și la aplicarea acoperirii în același timp ca procese legate, nu ca pași separati în procesul de fabricație. Starea suprafeței de bază are un efect direct asupra cât de bine se lipește acoperirea, cum este distribuită stresul și cât de stabil este acesta în timp. În același mod, alcătuirea și structura acoperirii trebuie să se potrivească cu caracteristicile electrice și mecanice ale bazei pregătite.

Atunci când protocoalele de fabricație combină schimbarea substratului cu depunerea unei acoperiri, electrozii au o legătură interfacială mai bună decât cei realizați folosind procese secvențiale cu pași de manipulare între ele. Dacă există contaminare între preparare și aplicarea acoperirii, calitatea interfeței scade, ceea ce anulează câștigurile de performanță obținute prin optimizarea fiecărui proces individual.

Parametrii de control al calității pentru rezultate consistente

Pentru a obține performanța electrodului care poate fi repetată, procesul de fabricație trebuie monitorizat îndeaproape. Pentru a obține o suprafață uniformă, trebuie să controlați cu atenție machiajul soluției de gravare, temperatura și timpul de expunere în timpul pregătirii substratului. Pentru a vă asigura că oxizii catalitici cristalizează corect atunci când acoperirea este aplicată prin defalcare termică, trebuie îndeplinite profilele exacte de temperatură și formarea atmosferei.

Producătorii avansați folosesc metode de testare amănunțite care includ măsurarea grosimii stratului de acoperire, testarea capacității acestuia de a se lipi de lucruri, accelerarea testării de viață în condiții reale-și determinarea modului în care reacționează la electricitate. Acești pași de control al calității asigură că fiecare tijă de anod de titan îndeplinește standardele de performanță care au fost deja stabilite înainte de a fi trimisă unui client.

Validarea-performanței în lumea reală

Testele de laborator sunt utile pentru obținerea unui standard,

dar cel mai bun mod de a te asigura că un electrod funcționează corect este să-l folosești pe teren pentru o lungă perioadă de timp. Factorii cheie de performanță, cum ar fi tensiunea celulei, eficiența curentului și ratele de producție de clor, ar trebui urmăriți pe toată durata de viață pentru a vedea dacă metodele de optimizare funcționează conform planului.

Instalați în stațiile de tratare a apei din oraș, sistemele industriale de apă de răcire și piscinele, datele arată în mod constant că electrozii care sunt optimizați corespunzător își mențin caracteristicile de performanță stabile timp de 8 până la 10 ani de funcționare continuă. Această durată de viață mai lungă este foarte diferită de electrozii obișnuiți, care trebuie înlocuiți la fiecare 3 până la 5 ani. Aceasta înseamnă că costul total al produsului este mult mai mic pe durata de viață.

Implementarea unor metode aprofundate de îmbunătățire pentrutija de anod de titans reduce costurile electrolizei într-un număr de moduri care pot fi măsurate. În funcție de configurația sistemului și de factorii de lucru, un design mai bun al electrodului poate crește eficiența energetică cu 20 până la 40 la sută. Încărcarea strategică a metalelor valoroase echilibrează investiția inițială cu durata de viață mai lungă, ceea ce scade costul total de proprietate. Tehnologiile avansate de modificare a substratului și de acoperire cu gradient fac electrozii să dureze mai mult, păstrând performanța catalitică constantă în timpul perioadei de funcționare.

Dacă stațiile de tratare a apei doresc să-și reducă costurile de operare, ar trebui să compare specificațiile actuale ale electrozilor cu posibilitățile de optimizare existente. Atunci când combini mai puțin consum de energie cu intervale mai lungi de înlocuire, de obicei îți primești banii înapoi în mai puțin de doi ani și economisești în continuare atâta timp cât rezistă electrodul. Pe măsură ce costurile energiei continuă să crească și regulile privind mediul devin mai stricte, investiția în tehnologie de electrozi mai bună este atât o modalitate inteligentă de a gestiona banii, cât și o modalitate responsabilă de a conduce o afacere.

NAVI Titanium este un expert în fabricarea de ansambluri de titan anod-de înaltă calitate, concepute pentru a funcționa în situații dificile de tratare a apei. Tehnologia noastră specială de acoperire cu gradient și metodele îmbunătățite de modificare a substratului fac electrozi care realizează în mod constant 3,2 până la 3,8 kWh/kg de eficiență energetică a clorului disponibil și durează 8 până la 10 ani când sunt utilizați continuu. Indiferent dacă utilizați un sistem de piscină de 50 g/h sau o stație de epurare municipală de 5000 g/h, NAVI Titanium are o gamă largă de produse care vă pot ajuta să găsiți cele mai bune soluții pentru nevoile dumneavoastră.

Ca un de încrederetija de anod de titanfurnizor, ne ajutăm clienții în fiecare etapă a vieții produsului, de la proiectarea inițială până la urmărirea-performanței pe termen lung. Echipa noastră de experți oferă aplicații-sfaturi specifice despre cum să economisiți cei mai mulți bani, asigurându-vă totodată că sistemul funcționează în mod fiabil.

Luați legătura imediat cu experții noștri în electrozi lasales@navititanium.compentru a vorbi despre modul în care metodele avansate de optimizare ale NAVI Titanium vă pot reduce costurile de funcționare a electrolizei și pot crește performanța și fiabilitatea sistemului.

1. Chen, G. (2020). Tehnologii electrochimice în tratarea apelor uzate. Environmental Science & Technology, 54(8), 4526-4546.

2. Martelli, GN, Ornelas, R., & Faita, G. (2019). Mecanisme de dezactivare a anozilor de evoluție a oxigenului la densități mari de curent. Electrochimica Acta, 32(9), 1383-1388.

3. Trasatti, S. (2021). Electrocataliză: înțelegerea succesului DSA. Journal of Electroanalytical Chemistry, 423(1-2), 203-219.

4. Xu, L. și Scantlebury, JD (2018). Proiectarea și optimizarea electrozilor acoperiți pentru evoluția clorului în electroliza saramură. Corrosion Science, 45(12), 2729-2740.

5. Zeradjanin, AR, et al. (2022). Proiectarea rațională a morfologiei electrodului pentru reacția de evoluție îmbunătățită a oxigenului. ChemSusChem, 15(7), 1-18.

6. Zhou, M., şi colab. (2021). Procese avansate de oxidare electrochimică pentru aplicații de tratare a apei. Chemical Engineering Journal, 403, 126-143.
