Aflați cum să selectați untija de anod de titandupă substrat, acoperire MMO, zonă activă, densitate de curent, mediu de aplicare, conexiune și durata de viață. NAVI Titanium oferă tije anodice personalizate pe bază de titan-pentru sistemele de protecție electrochimică și catodică.
Tija anod din titan
1.Specificație
Forme generale: placă, tijă, plasă, tub sau personalizare
Acoperire: formula clasică a IrO2-Ta2O5, Ru-Ir, Pt sau personalizare
Reacție electrochimică: reacție de degajare de oxigen/clor/hidrogen
Cod intern: NAVI-1-011
Marca: NAVI Titanium®
Material de bază: Titan pur Gr1
Domenii avansate ale NAVI: PEM, PCB, tratarea apelor uzate etc.
2.Ghid de achiziții
(1) Proces
NAVI Titanium (din 2008) poate procesa conform desenelor dvs. de proiectare
(2) Probă gratuită
NAVI Titanium furnizează eșantion gratuit pentru specificații generale
(3) Suport tehnologic
Un serviciu profesional-pentru-un singur serviciu, design fără design, bine ați venit să ne contactați
1. Ce este o tijă cu anod de titan?
Tija anod din titaneste un electrod cilindric realizat dintr-un substrat de titan și acoperit cu un strat electrochimic activ. În multe aplicații industriale, substratul de titan este protejat de o acoperire cu oxid de metal mixt (MMO), permițând tijei să funcționeze ca un anod stabil dimensional.
Substratul de titan oferă rezistență mecanică și rezistență la coroziune, în timp ce stratul funcțional determină comportamentul electrochimic, adecvarea reacției, puterea de curent și durata de viață estimată.
| Parte |
|
|
| Substratul |
|
Oferă suport mecanic și rezistență la coroziune |
| Acoperire activă | Ru-Ir, Ir-Ta sau alte sisteme MMO | Oferă activitate electrochimică |
| Corpul tijei | Formă cilindrică solidă | Oferă o suprafață activă compactă |
| Conexiune | Filet / cablu / terminal / tab |
|
| Zona de etanșare | Etanșare specifică epoxidice/termic-/proiect- | Protejează conexiunea electrică |
| Montare | Filet, suspendat, introdus sau fixat-montat | Se potrivește cu sistemul de instalare |
Titanul este selectat în mod obișnuit ca substrat deoarece materialul de bază își poate menține forma dimensională în multe condiții de operare electrochimică, oferind în același timp o suprafață adecvată pentru o acoperire activă.
Performanța finală, totuși, nu este determinată doar de substratul de titan. Formularea acoperirii, încărcarea acoperirii, suprafața activă, densitatea curentului și mediul de operare trebuie evaluate împreună. NAVI Titanium poate furniza tije anodice pe bază de titan-în funcție de diametrul, lungimea, acoperirea, zona activă, configurația de conectare și de instalare necesare.
2. De ce să alegeți?
Un anod în formă de tijă-este deosebit de util atunci când echipamentul necesită un electrod cilindric compact, mai degrabă decât o suprafață mare plată sau ochiuri.
Când o configurație de tijă are sens
| Cerinţă | De ce se poate potrivi un anod de tijă |
| Spațiu limitat de instalare | Geometria cilindrică ocupă relativ puțin spațiu |
| Ieșire de curent localizată | Zona activă poate fi concentrată pe o lungime definită |
| Mici celule electrochimice | Ușor de poziționat în interiorul unui echipament compact |
| Integrarea echipamentelor | Diametrul și lungimea pot fi potrivite cu deschiderile existente |
| Instalare filetată | Capetele de tijă pot fi fabricate pentru fixare mecanică |
| Instalare-conectată prin cablu | Potrivit pentru conexiunea de alimentare de la distanță |
| Protectie catodica | Poate furniza curent controlat zonelor protejate selectate |
| Înlocuire OEM | Diametrul, lungimea și conexiunea pot urma un eșantion existent |
Cumpărătorii ar trebui să evalueze:
Aplicație → Mediu → Reacție → Curent necesar → Zona activă → Densitatea curentului → Acoperire → Conexiune → Durată de viață
Acest lucru previne greșeala comună de a selecta un anod numai în funcție de dimensiunile fizice.
3. Forme de tije cu anod de titan
| Forma tijei |
|
|
| Tijă standard |
|
Echipamente electrochimice generale |
| Tija filetata |
|
Instalare înlocuibilă sau fixă |
| Cablu-Tijă conectată | Cablu atașat la electrod | ICCP și instalare de la distanță |
| Tija terminală | Terminal electric încorporat în capăt |
|
| Tijă extinsă |
|
|
| Tija scurtă |
|
|
| Tijă bazată pe desen- | Produs conform desenului tehnic | Proiecte OEM și de înlocuire |
Diametrul tijei, lungimea totală și lungimea acoperită nu trebuie să fie neapărat identice cu electrodul existent al clientului. Acestea trebuie evaluate în funcție de curentul de ieșire necesar, spațiul de instalare disponibil și condițiile de funcționare.
4. Comparația acoperirii tijei cu anod de titan
Acoperirea este unul dintre cei mai importanți factori atunci când alegeți atija de anod de titan.
Reacțiile electrochimice diferite necesită caracteristici catalitice diferite. Prin urmare, acoperirea trebuie selectată în funcție de chimia electrolitului, tipul de reacție, densitatea curentului, temperatură și durata de funcționare necesară.
| Sistem de acoperire |
|
|
| Acoperire Ru-Ir |
|
Electroliți care conțin clorură-, dezinfecție, electroliză |
| Acoperire Ir-Ta |
|
Tratarea apei, oxidare electrochimica, sisteme CP selectate |
| Acoperire pe bază de Pt- |
|
Aplicații electrochimice specializate |
| Alte sisteme MMO |
|
|
| Alegerea stratului de acoperire ar trebui luată în considerare | |
| Parametru | De ce contează |
| Electrolit | Determină compatibilitatea chimică |
| Concentrația de clorură | Influențează comportamentul de reacție și selecția acoperirii |
| pH | Afectează condițiile electrochimice de funcționare |
| Temperatură | Poate influența consumul de acoperire și cinetica de reacție |
| Densitatea curentului | Afectează direct cerințele de încărcare a stratului activ |
| Reacția principală | Determină sistemul catalitic adecvat |
| Durata de viață necesară | Influențează formularea și încărcarea acoperirii |
Important:Nu există un „cel mai bun” strat universal. Acoperirea corectă este cea potrivită mediului electrochimic real.
5. Cum să selectați tija anodului de titan potrivit?
Selectarea unuitija de anod de titanar trebui să înceapă cu condițiile de funcționare, mai degrabă decât cu dimensiunile tijei. Electrodul adecvat este determinat de relația dintre aplicare, electrolit, curent necesar, suprafață activă, sistemul de acoperire și metoda de instalare.
Pasul 1: Definiți aplicația
Mai întâi identificați ce se așteaptă să facă anodul.
Aplicațiile comune includ:
- Protecție catodică{0}}actuală impresionată
- Tratarea apei
- Electroliză
- Oxidarea electrochimică
- Dezinfectare
- Protecția schimbătorului de căldură
- Protecția condensatorului
- Protecția vasului de proces
- Echipament OEM
- Proiecte de înlocuire
Aplicațiile diferite pot necesita sisteme de acoperire și parametri de funcționare diferiți, chiar și atunci când forma fizică a electrodului arată similară.
Pasul 2: Verificați mediul de operare
Electrolitul are o influență directă asupra selecției acoperirii și asupra duratei de viață așteptate.
Pentru aplicațiile pe bază de apă{0}, luați în considerare:
Apă dulce / apă sălmată / apă de mare / electrolit chimic
Informațiile cheie includ:
- Compoziția electroliților
- Concentrația de clorură
- pH
- Temperatură
- Conductivitate
- Condiții de curgere
- Orele de funcționare
Pentru protecția catodică bazată pe sol-, trebuie luate în considerare, de asemenea, rezistivitatea solului și condițiile de umplere.
Pasul 3: Determinați cerința electrică
Curentul necesar este un alt parametru de selecție important.
O lansetă mai mare nu înseamnă automat performanțe mai bune. Suprafața activă trebuie să corespundă curentului necesar și densității de curent admisibile.
Relația de selecție de bază poate fi înțeleasă astfel:
Curent necesar → Zonă activă → Densitatea curentului → Sistem de acoperire → Durată de viață estimată
Dacă este cunoscut curentul necesar, NAVI Titanium poate evalua lungimea activă, diametrul tijei și configurația de acoperire adecvate.
Pasul 4: Confirmați dimensiunile fizice
După ce cerințele de funcționare sunt stabilite, determinați:
- Diametrul tijei
- Lungime totală
- Lungime acoperită
- Zona activă
- Poziția conexiunii
- Spatiu de instalare
Pentru proiectele de înlocuire, clienții pot furniza un anod existent, desen sau informații dimensionale. Acest lucru facilitează reproducerea cu acuratețe a configurației necesare.
Pasul 5: Selectați acoperirea
Acoperirea trebuie selectată în funcție de reacția electrochimică dominantă și mediul de operare.
De exemplu,Ru-Ir MMOpot fi luate în considerare pentru aplicații care implică{0}}reacții electrochimice legate de clor, în timp ceIr-Ta MMOpoate fi luat în considerare pentru aplicațiile orientate-evoluției-de oxigen și medii solicitante selectate.
Alegerea finală ar trebui să se bazeze pe electrolitul real și pe parametrii de funcționare, mai degrabă decât pe numele acoperirii.
6. Unde sunt folosite tijele anodice de titan?
Cumpărătorii industriali necesită adesea un electrod care se potrivește unui sistem existent, mai degrabă decât o dimensiune standard generică.
NAVI Titanium poate reglatija de anod de titanconform cerințelor tehnice ale clientului.
Protecție catodică
Tijele de titan acoperite cu MMO-pot fi folosite ca anozi de curent-impresionat pentru protejarea structurilor conductoare împotriva coroziunii.
Aplicațiile tipice includ:
Schimbatoare de caldura
Condensatoare
Vase de proces
Sisteme de racire
Rezervoare de apă
Sisteme marine sau de apă de mare selectate
Configurația anodului este determinată în mod normal de curentul necesar, suprafața protejată, conductivitatea electrolitului și durata de viață țintă.
Tratarea și dezinfecția apei

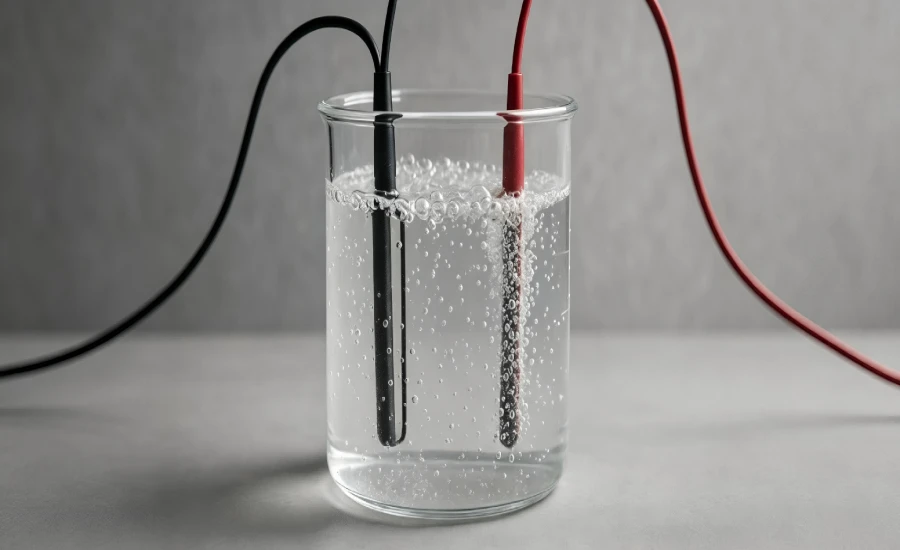

Anozii de tijă pot fi, de asemenea, încorporați în echipamente electrochimice compacte de tratare a apei.
Forma lor cilindrică permite ca suprafața activă să fie poziționată în interiorul unei camere de reacție relativ mici. Alegerea stratului de acoperire depinde de reacția electrochimică dorită și de chimia apei.
Electroliză și sisteme electrochimice
În sistemele de electroliză, anodul participă direct la reacția electrochimică. Prin urmare, acoperirea trebuie selectată în funcție de electrolit și de reacția dorită.
Pentru echipamentele OEM, tija poate fi fabricată în funcție de dimensiunile camerei disponibile, zona activă necesară și conexiunea electrică.
| Potrivirea tipică a aplicațiilor | |
| Aplicație | Considerații principale de selecție |
| Protecție catodică | Curent, electrolit, zonă protejată, durata de viață |
| Protecția schimbătorului de căldură | Chimia apei, spatiu de instalare, curent |
| Sisteme de apă de mare | Salinitatea, temperatura, densitatea curentului |
| Tratarea apei |
|
| Electroliză | Reacție, densitate de curent, sistem de acoperire |
| Înlocuire OEM | Desen, mostra, dimensiuni, conexiune |
7. Cum poate fi personalizată o tijă cu anod de titan?
Cumpărătorii industriali necesită adesea un electrod care se potrivește unui sistem existent, mai degrabă decât o dimensiune standard generică.
NAVI Titanium poate reglatija de anod de titanconform cerințelor tehnice ale clientului.
Personalizare dimensională
Dimensiunile de bază pot fi modificate în funcție de spațiul de instalare:
Diametru → Lungime totală → Lungime acoperită → Zona activă
Lungimea acoperită poate fi, de asemenea, diferită de lungimea totală a tijei atunci când doar o parte a electrodului trebuie să fie activă electrochimic.
Personalizare acoperire
În funcție de aplicație, NAVI Titanium poate evalua diferite sisteme de acoperire și cerințe de încărcare a acoperirii.
Selecția poate lua în considerare:
- Chimia electroliților
- Reacția țintă
- Densitatea curentului
- Temperatură
- Orele de funcționare
- Durata de viață necesară
Personalizarea conexiunii
Conexiunea electrică este deosebit de importantă pentru proiectele OEM și de înlocuire.
Configurațiile disponibile pot include:
- Conexiune cu filet
- Conexiune prin cablu
- Conexiune terminală
- Încheiați conexiunea
- Conexiune specifică-proiectului
Poziția de conectare, specificația filetului, lungimea cablului și aranjamentul de etanșare pot fi ajustate în funcție de cerințele de instalare.
Personalizare bazată pe desen sau eșantion-
Pentru clienții care înlocuiesc un electrod existent, cea mai ușoară abordare este adesea să ofere:
- Anod/Eșantion existent → Desen → Date operaționale → Evaluare NAVI Titan → Producție
Fotografiile pot fi, de asemenea, furnizate ca referință inițială, în timp ce desenele dimensionale sau mostrele fizice sunt de preferat pentru o reproducere precisă.
