Economia hidrogenului remodelează infrastructura energetică la nivel mondial, iar electroliza apei PEM (Proton Exchange Membrane) se află în fruntea acestei transformări. În cadrul acestor sisteme avansate, elementele de filtrare sunt fabricate dinpulbere de metal sinterizat joacă un rol critic în asigurarea eficienței operaționale, longevității și siguranței. Alegerea pudrei de titan de-puritate ridicată pentru sinterizarea acestor componente ale filtrului are un impact direct asupra performanței celulelor electrolitice, a calității separării apei-gazelor și a fiabilității generale a sistemului. Înțelegerea caracteristicilor metalurgice și a criteriilor de selecție pentru aceste pulberi specializate le permite producătorilor să-și optimizeze elementele de filtrare PEM pentru medii solicitante de producție de hidrogen.
Pulbere de metal sinterizat
1.Specificație
Nume produs: Pulbere de metal sinterizat
Cod intern: NAVI-2-002
Marca: NAVI Titanium®
Forme generale: rotund, disc, foaie, tub, rotund, bară, capac sau personalizare
Materii prime:
(1) Pulbere pură de titan --- 0A
(2) Oțel inoxidabil ---/SS304/SS316/SS316L etc.
(3)Nichel--- Aliaje pe bază de nichel/MONEL/INCONEL/Hastelloy (C22/C276)
Domenii avansate ale NAVI: PEM, semiconductori și electronice, produse farmaceutice etc.
2.Ghid de achiziții
(1) Proces
NAVI Titanium (din 2008) poate procesa conform desenelor dvs. de proiectare
(2) Eșantion
Eficient, economic, de înaltă calitate
Luați doar costul de bază al matrițelor pentru produse personalizate, Sinterizarea împreună pentru comenzile de mostre, Zero necalificat
(3) Suport tehnologic
Un serviciu profesional-pentru-un singur serviciu, bine ați venit să ne contactați

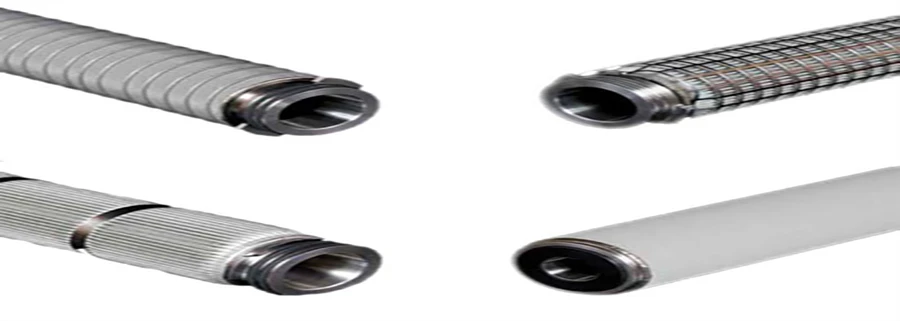

De ce este importantă pulberea metalică sinterizată de înaltă puritate pentru elementele filtrante PEM?
Deoarece mediile de electroliză PEM au nevoi foarte specifice, pulberea metalică sinterizată de-puritate ridicată nu este o caracteristică-drăguță de-, ci una necesară. Mediile acide, temperaturile ridicate și procesele electrochimice constante sunt toate lucrurile în care trebuie să funcționeze dispozitivele PEM. Condițiile de lucru extreme provoacă probleme unice care pot fi rezolvate numai cu materiale de-înaltă calitate pe perioade lungi de timp.

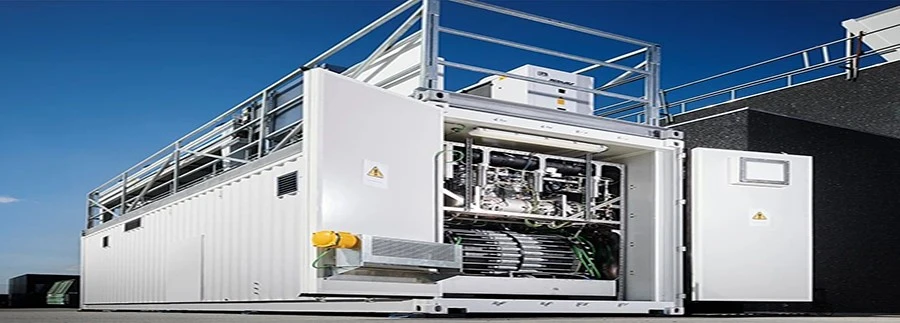

În condiții foarte acide, electrolizoarele de apă PEM despart apa electrochimic pentru a produce hidrogen. Structurile de filtrare poroase trebuie să rămână puternice, chiar dacă sunt expuse în mod constant la apă acidă și straturi de polimeri care transportă protoni. Când este sinterizată corespunzător, pulberea de titan de-puritate ridicată formează rețele de pori care sunt legați și nu se descompun ușor cu substanțele chimice. Atunci când tipurile de puritate mai mică au prea multe impurități, ele ruginesc mai repede, ceea ce creează mici defecte care fac filtrarea mai puțin precisă și structura mai puțin stabilă. Când sunt prezenți fier, carbon sau alți contaminanți, aceștia pot porni celule de coroziune localizate care slăbesc cadrul filtrului în timp.
Conductivitate electrică și performanță electrochimică
În celulele PEM, elementele de filtrare fac adesea două sarcini simultan: filtrează fluidul și mișcă curentul în jurul celulei. Cât de bine conducă electricitatea structurilor metalice poroase sinterizate de filtru depinde foarte mult de cât de pură este pulberea și de cât de mult oxigen este în ea. Când oxigenul este amestecat cu pulbere de titan, acesta formează straturi de oxid de titan care nu sunt conductoare. Acest lucru face ca celula să fie mai puțin eficientă în general prin creșterea rezistenței electrice. Pulberea fină de titan cu niveluri scăzute de oxigen reduce formarea acestor oxizi, permițând electronilor să se miște liber prin structura poroasă. Devine mai important pentru această performanță electrică pe măsură ce producția de hidrogen crește la niveluri industriale, unde chiar și mici îmbunătățiri ale eficienței conduc la economii mari ale costurilor de funcționare.
Cât de pur este hidrogenul care este produs are un efect direct asupra utilizărilor în continuare, în special asupra sistemelor de celule de combustibil care sunt foarte sensibile la contaminare. Particulele de metal, oxizii și alte impurități pot pătrunde în fluxul de hidrogen prin elemente de filtrare care sunt fabricate din săraci.pulbere de metal sinterizat. Pulberea de titan de înaltă puritate reduce riscul de contaminare eliminând sursele de poluare care ar putea fi în sistemul de filtrare însuși. Controlul contaminării este deosebit de important pentru proiectele cu hidrogen verde care urmăresc utilizarea acestuia în utilizări de mobilitate, deoarece impuritățile pot deteriora celulele de combustibil și pot avea un efect mare asupra cât de bine și cât de mult durează o mașină.
Criterii de selecție a pulberii metalice sinterizate pentru filtrele de electroliză PEM pe bază de titan-
Pentru a alege pulberea metalică sinterizată potrivită pentru fabricarea filtrelor PEM, trebuie să vă uitați cu atenție la o mulțime de factori care se afectează reciproc. Fiecare dintre acești factori afectează atât procesul de fabricare, cât și performanța finală a elementelor filtrante sinterizate.
Când este utilizată în aplicații PEM, pulberea de titan de înaltă calitate-de obicei rămâne mai mult de 99,5% pură, cu controale stricte asupra anumitor elemente de impurități. Având mai puțin de 0,05% fier, oprește coroziunea galvanică de la pornire, iar mai puțin de 0,03% carbon oprește formarea carburilor în timpul sinterizării. De asemenea, este important să urmăriți îndeaproape conținutul de azot și hidrogen, deoarece acestea modifică modul de sinterizare a pulberii și cât de puternice sunt structurile finite. Metoda folosită pentru fabricarea pudrei are un impact mare asupra nivelurilor de puritate care pot fi atinse. Procesele de hidrogenare-dehidrogenare (HDH) produc de obicei o pulbere care este ieftină și suficient de pură pentru multe utilizări.
Unul dintre cei mai importanți factori care afectează performanța structurilor de filtre metalice poroase în setările electrochimice este cantitatea de oxigen prezentă. Pulberea standard de titan ar putea avea între 0,15 și 0,30% oxigen în ea, care formează straturi de oxid pasivi care fac materialul mai puțin conductiv. Variantele cu oxigen scăzut-care mențin nivelurile de oxigen sub 0,12% prezintă o conductivitate mult mai bună, păstrând în același timp rezistența la coroziune. Această reducere a oxigenului necesită o prelucrare specială, cum ar fi recoacerea în vid, pentru a scăpa de oxizii de suprafață fără a modifica modul în care poate fi manipulată pulberea. Când cumpărați pudră de oxigen-scăzută, face o diferență notabilă în cât de bine funcționează setările PEM la scară mare-, unde rezistența adăugată a multor stive de celule afectează cât de bine funcționează întregul sistem.
Ingineria distribuției mărimii particulelor
Structura porilor elementelor filtrante sinterizate este determinată în principal de forma și distribuția mărimii particulelor. Particulele de pulbere cu dimensiuni între 5 și 80 de micrometri vă permit să controlați cu precizie dimensiunea porilor terminali, permeabilitatea și eficiența filtrului. Particulele mai grosiere de pulbere fac pori mai mari și mai legați, ceea ce este bun pentru utilizări cu debit mare-care nu necesită multă filtrare. Pulberile fine au pori mai mici care facilitează trecerea particulelor în timpul etapelor importante de separare. În cele mai avansate aplicații de filtrare PEM, amestecurile de pulbere proiectate cu atenție cu fracții de dimensiuni diferite sunt utilizate pentru a realiza structuri de gradient care au cea mai bună rezistență la curgere și profile de performanță de filtrare.
Cum pulberea de metal sinterizat cu titan îmbunătățește stabilitatea structurii filtrului poros?
Titanpulbere de metal sinterizatiar procesul de sinterizare controlat face structuri care sunt foarte stabile și poroase, capabile să funcționeze în medii dure PEM. Înțelegerea acestor procese de stabilitate îi ajută pe producători să facă cele mai bune alegeri cu privire la parametrii de procesare și îi ajută pe utilizatorii finali să aleagă specificațiile de filtru potrivite.
Particulele de pulbere de titan trec prin difuzie în stare solidă-în timpul proceselor de sinterizare termică, care formează legături metalurgice acolo unde particulele se ating. Aceste zone de gât conferă structurii rezistență mecanică, păstrând în același timp porozitatea structurii. Între 1150 de grade și 1300 de grade sunt temperaturi bune de sinterizare, deoarece permit suficientă mobilitate atomică pentru formarea puternică a gâtului, fără a face materialul prea dens, ceea ce ar elimina necesitatea de volum al porilor. Atmosfera de sinterizare are, de asemenea, un mare efect asupra calității rezultatului. Condițiile de vid sau de gaz de protecție opresc oxidarea, care rupe legăturile dintre particule. Când titanul este sinterizat corect, acesta poate avea rezistențe la încovoiere de peste 300 MPa, având în același timp o porozitate de 30 până la 40%. Acest lucru conferă structurii rezistență și capacitatea de a filtra.
Compatibilitate cu expansiunea termică și stabilitate dimensională
Când electrolizatoarele PEM sunt pornite și oprite și când sarcina se modifică, acestea trec prin cicluri de temperatură. Aceste schimbări de temperatură trebuie să poată fi gestionate de elementele filtrante fără a provoca fisuri de tensiune sau modificări de dimensiune care fac suprafețele de etanșare mai puțin eficiente. Titanul funcționează bine cu majoritatea materialelor pentru carcasa celulelor, deoarece are un coeficient de dilatare termică moderat (8,6 × 10⁻⁶/grad). Procesul de sinterizare izotropă asigură că structura filtrului are aceleași proprietăți pe tot parcursul. Acest lucru împiedică extinderea filtrului în anumite moduri, ceea ce ar putea provoca solicitări interne. Această stabilitate dimensională face ca echipamentul să dureze mai mult și să continue să funcționeze bine chiar și după mii de cicluri termice, ceea ce este comun în instalațiile care produc hidrogen.
Performanța elementului filtrant poate fi repetată deoarece caracteristicile pulberii metalice sinterizate sunt aceleași de la lot la lot. Furnizorii de pulbere care urmează proceduri stricte de control al calității oferă materiale care sinterizează într-un mod previzibil. Acest lucru permite producătorilor să păstreze toleranțe strânse privind distribuția dimensiunii porilor, permeabilitate și rezistență mecanică. Fabricile moderne de pulbere folosesc controlul statistic al procesului, urmărirea continuă a procesului și metode de testare amănunțite pentru a se asigura că fiecare lot de ieșire are compoziția chimică potrivită, distribuția dimensiunii particulelor, densitatea aparentă și caracteristicile de curgere. Această consistență este utilă în special pentru proiectele mari de hidrogen verde care au nevoie de sute sau mii de elemente de filtrare identice care sunt garantate să funcționeze conform planului.

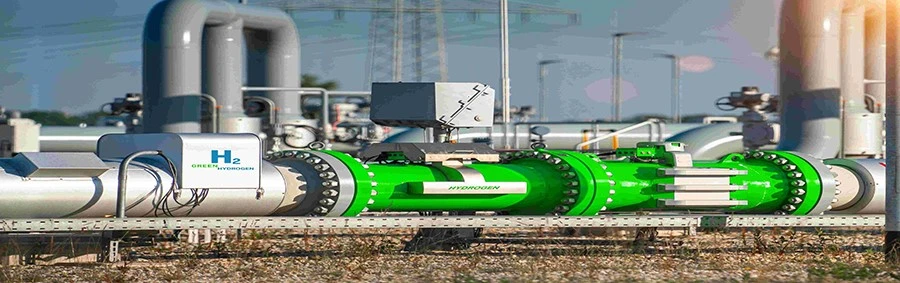

Proprietăți cheie ale pulberii de metal sinterizat pentru aplicații cu filtru de energie cu hidrogen
Pentru a utiliza cu succes tehnologia filtrului metalic poros sinterizat în sistemele energetice cu hidrogen, trebuie să înțelegeți și să îmbunătățiți o serie de proprietăți ale pulberii care afectează cât de bine funcționează componenta finală.
Densitatea aparentă vă spune cât de bine umplu particulele de pulbere un anumit spațiu. Are un efect direct asupra presiunii de presare necesara pentru elementul filtrant si a densitatii finale topite. Titanul solid are o densitate teoretică de 4,5 g/cm³, dar pulberea de titan folosită în filtre are densități aparente între 2,0 și 2,8 g/cm³. În general, densitățile aparente mai mari înseamnă o eficiență mai bună a ambalării, ceea ce permite producătorilor să-și atingă obiectivele de porozitate cu forțe de compactare mai mici. Când se realizează elemente de filtrare de-format mare, această trăsătură este deosebit de importantă, deoarece prea multă forță de apăsare poate duce la o răspândire neuniformă a densității sau la deteriorarea uneltelor.
Fluibilitatea pulberii afectează toate etapele de realizare a unui element filtrant, de la uniformitatea umplerii matriței până la sistemele automate de alimentare. Pulberile cu curgere liberă-se răspândesc uniform în interiorul sculelor de presare, făcând ca densitatea verde să fie aceeași chiar și atunci când formele sunt complicate. Fluibilitatea este afectată de forma, distribuția mărimii și caracteristicile de suprafață ale particulelor. Particulele de pulbere care sunt sferice sau aproape sferice se mișcă mai bine decât particulele de pulbere care nu au o formă uniformă, deși pulberea de titan din metodele HDH are de obicei o formă neuniformă. Tratamentele de suprafață sau modificările controlate ale conținutului de umiditate pot îmbunătăți curgerea fără a scădea standardele de puritate. Debitele Hall sunt adesea folosite de producători pentru a verifica curgerea. Valorile sub 30 de secunde la 50 de grame arată că calitățile de lucru sunt bune.

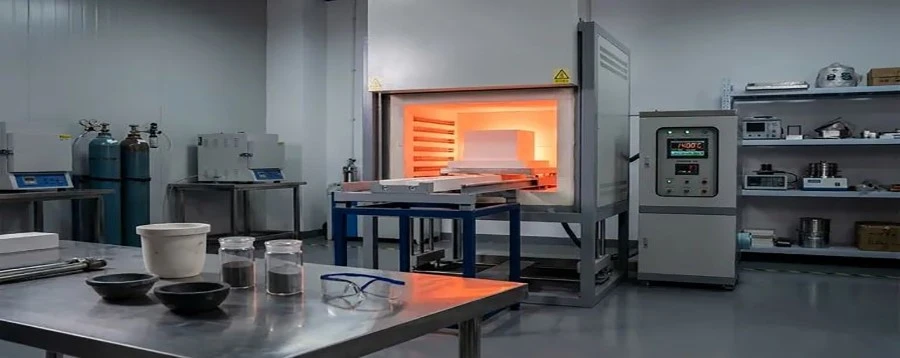

Activitatea de sinterizare și cinetica de densificare
Pulberea de titan reacționează diferențial în timpul sinterizării la-temperatură ridicată, în funcție de dimensiune, formă și suprafață. Activitatea mai mare de sinterizare scade temperaturile de procesare sau timpii de ciclu, reducand costurile de productie si poate imbunatatind calitatea. O suprafață mai mare promovează difuzia, făcând fracțiile de pulbere ultra-fine excelente. Densificarea necontrolată ar putea elimina nivelurile dorite de porozitate dacă se iau prea multe măsuri. Selectând pulberea adecvată și optimizând ciclul de temperatură, producătorii pot echilibra procesul de sinterizare și pot realiza structurile porilor dorite la costuri minime. Testele de dilatometrie explică sinterizarea, ajutând inginerii de proces să aleagă profilele de temperatură adecvate pentru fiecare lot de pulbere.
Alegerea pulberii metalice sinterizate potrivite pentru elementele filtrante PEM de-performanță ridicată
Pentru a alege cel mai bunpulbere de metal sinterizatspecificațiile, trebuie să potriviți proprietățile materialului cu nevoile aplicației, ținând cont de obiectivele de cost și de performanță. În timpul-procesului de luare a deciziilor, trebuie luate în considerare multe lucruri, cum ar fi nevoile tehnice, condițiile operaționale și realitățile de afaceri.
Elementele filtrante trebuie să funcționeze în moduri diferite, în funcție de locul în care se află în sistemele de electroliză PEM. Pentru a menține scăderile de presiune la minimum și pentru a preveni pătrunderea apei, straturile de difuzie a gazelor trebuie să fie poroase și permeabile. Pentru tratarea apei, pre-filtrele trebuie să aibă pori mai mici, astfel încât să poată prinde particulele contaminante înainte de a ajunge la suprafețele membranei. Când vine vorba de colectoare de curent, conductivitatea electrică este mai importantă decât finețea filtrării. Performanța generală a sistemului este îmbunătățită prin alegerea pulberilor care răspund acestor nevoi funcționale unice. În zonele active din punct de vedere electrochimic, unde conductivitatea afectează direct eficiența, pulberea de oxigen cu puritate înaltă-scăzută-este cea mai utilă. Pentru utilizări ale filtrelor periferice, gradele standard-optimizate de costuri pot fi suficiente.
Analiza condițiilor de funcționare și durabilitatea materialului
În funcție de arhitectura de proiectare și obiectivele de producție, sistemele PEM pot funcționa într-o gamă largă de presiuni, temperaturi și potențiale electrochimice. Pentru electrolizoarele cu presiune înaltă-peste 30 de bari, elementele de filtrare trebuie să fie mai puternice, ceea ce înseamnă că sunt necesare grade mai mici de pulbere sau diferite setări de sinterizare. Funcționarea la temperaturi ridicate accelerează procesul de ruginire, astfel încât sunt necesare standarde mai ridicate de curățenie pentru a menține durata de viață acceptabilă. O analiză amănunțită a condițiilor de funcționare relevă cele mai importante nevoi de materiale. Acest lucru le permite inginerilor să aleagă clasele potrivite de pulbere de metal sinterizat, care îndeplinesc cerințele de durabilitate, fără supra-construcție sau creșterea costurilor.
Costul inițial al materialelor este doar o parte din costul total de proprietate pentru elementele de filtrare PEM. Prețul pudrei de oxigen premium de înaltă-puritate scăzută- este cu 30–50% mai mare decât prețul claselor normale, dar adesea se plătește singur printr-o durată de funcționare mai lungă și o eficiență mai bună. Analiza costurilor ciclului de viață, care include costurile materialelor, randamentele de producție, efectele eficienței operaționale și timpii de înlocuire, face posibilă compararea alegerilor de pulbere într-un mod echitabil. Instalațiile de hidrogen ecologice care procesează megawați de putere pot beneficia cu adevărat de materialele care au fost optimizate pentru performanță. Acest lucru se datorează faptului că chiar și creșterile mici ale eficienței se pot adăuga la economii mari pe perioade lungi de timp.
Concluzie
Puritate-înaltăpulbere de metal sinterizatpentru elementele de filtrare PEM este crucială pentru succesul producției și performanța sistemului. Puritatea, concentrația de oxigen, distribuția dimensiunii particulelor și caracteristicile de sinterizare ale pulberii de titan afectează porozitatea elementului de filtrare, permeabilitatea, rezistența mecanică, rezistența la coroziune și conductivitatea electrică. Vor fi necesare piese de filtrare sinterizate specializate pe măsură ce infrastructura energetică cu hidrogen crește. Vanzatorii de materiale pulbere cu o calitate constanta vor beneficia. Producătorii care își iau timp să înțeleagă modul în care caracteristicile pudrei influențează performanța produsului final vor câștiga cotă de piață în acest-domeniu în schimbare rapidă. Competențele tehnice deosebite necesare pentru a crea un filtru PEM ilustrează cât de crucial este să interacționezi cu vânzători profesioniști de pulbere metalică sinterizată care oferă materiale și suport tehnic pentru a asigura cele mai bune rezultate ale pieselor.
FAQ
1. Cât de pură de pulbere de titan trebuie să fie elementele de filtrare cu electroliză PEM?
+
-
Pulberea de titan care este mai mult de 99,5% pură, cu mai puțin de 0,05% fier și mai puțin de 0,03% carbon, este de obicei necesară pentru elementele de filtrare PEM de-înaltă performanță. Gradele-de oxigen scăzute cu niveluri de oxigen sub 0,12% asigură cea mai bună conductivitate electrică pentru piesele active electrochimic. În funcție de condițiile de funcționare și de nevoile de performanță, aplicațiile standard de filtrare pot face față standardelor de puritate puțin mai scăzute.
2. Ce efect are răspândirea dimensiunii particulelor asupra structurii porilor unui element de filtrare sinterizat?
+
-
Dimensiunea finală a porilor în structurile sinterizate este direct legată de dimensiunea particulelor de pulbere. Fracțiunile de pulbere mai grosiere (40–80 μm) fac pori mai mari, dar mai permeabili, în timp ce fracțiunile mai fine (5–20 μm) fac pori mai mici, dar încă conectați și buni pentru o filtrare precisă. Când amestecați diferite intervale de dimensiuni, puteți realiza structuri de gradient care îmbunătățesc atât filtrarea, cât și rezistența la curgere pentru anumite utilizări PEM.
3. Se pot folosi pulberi din nichel sau oțel inoxidabil în loc de titan în filtrele PEM?
+
-
Titanul este încă cel mai bun material pentru mediile acide PEM, deoarece nu se corodează la fel de ușor și rămâne stabil electric. Aliajele pe bază de nichel-sau pulberile de oțel inoxidabil pot fi utilizate în sistemele de electroliză alcalină sau în roluri de filtrare mai puțin solicitante, unde costul este mai important decât performanța. Atunci când alegeți materiale, trebuie să vă gândiți întotdeauna la nivelul pH-ului, la temperatură și la potențialele electrice care vor fi utilizate.
Partener cu NAVI Titanium: Furnizorul dumneavoastră de încredere de pulbere metalică sinterizată
NAVI Titanium Metal Technology Co., Ltd. este un expert în furnizarea de-calitate înaltăpulbere de metal sinterizatcare este proiectat să funcționeze bine în situații dificile de electroliză PEM. Pulberea noastră de titan de-puritate ridicată, cu{2}}oxigen scăzut face structuri poroase uniforme cu o conductivitate stabilă. Formulele noastre personalizate vă permit să realizați structuri de pori care au dimensiuni între 5 și 80 de micrometri, ceea ce este cel mai bun pentru mișcarea apei și a gazelor. În calitate de furnizor de pulbere metalică sinterizată cu multă experiență, oferim asistență tehnică completă pentru a ajuta producătorii de energie cu hidrogen să aleagă cele mai bune specificații pentru pulbere, să vină cu parametri de procesare eficienți și să obțină rezultate de producție consecvente. Procedurile noastre stricte de control al calității se asigură că fiecare lot este același, ceea ce este important pentru proiectele cu hidrogen verde la scară largă-. NAVI Titanium are materialele specializate sub formă de pulbere și cunoștințele tehnice-de care aveți nevoie pentru a avea succes, indiferent dacă produceți electrolizoare PEM de-generația următoare sau creșteți capacitatea de producție a celor pe care le aveți deja. Trimiteți un e-mail echipei noastre tehnice lasales@navititanium.comchiar acum pentru a vorbi despre nevoile dvs. unice și pentru a afla cum soluțiile noastre personalizate cu pulbere pot îmbunătăți performanța elementelor dvs. de filtrare, reducând în același timp costurile dvs. de funcționare pe termen lung-.
Referințe
1. Carmo, M., Fritz, DL, Mergel, J. și Stolten, D. (2013). „O revizuire cuprinzătoare asupra electroliza apei PEM”. International Journal of Hydrogen Energy, 38(12), 4901-4934.
2. Schalenbach, M., Carmo, M., Fritz, DL, Mergel, J., & Stolten, D. (2013). „Electroliza apei PEM sub presiune: eficiență și crossover de gaz”. International Journal of Hydrogen Energy, 38(35), 14921-14933.
3. Germană, RM (2014). „Sinterizarea: de la observațiile empirice la principiile științifice”. Butterworth-Publicațiile Heinemann.
4. Ayers, KE, Anderson, EB, Capuano, C., Carter, B., Dalton, L., Hanlon, G., Manco, J. și Niedzwiecki, M. (2010). „Cercetarea avansează către electroliza PEM cu costuri reduse și de înaltă eficiență”. Tranzacții ECS, 33(1), 3-15.
5. Eroglu, E., Wiltshire, R., & Nijhuis, M. (2022). „Materiale și tehnologii de fabricație pentru electrolizoare cu membrană cu schimb de protoni”. Advanced Energy Materials, 12(18), 2103220.
6. Tan, Y., Chen, S., Chen, K., Liu, S. și Yang, Z. (2020). „Metalurgia pulberilor de titan: rute PM convenționale și tehnologii alternative”. Materiale de inginerie cheie, 853, 3-28.
