Managerii de instalații și inginerii aleg echipamentele de tratare a apei pe baza cheltuielilor operaționale. Timpul de întreținere, înlocuirea electrozilor și cheltuielile cu energie se adună rapid. Thetija de anod de titancu acoperiri cu oxid de metal mixt (MMO) a schimbat acest peisaj prin îmbunătățirea performanței și reducerea costurilor. Înțelegerea modului în care funcționează aceste acoperiri sofisticate arată de ce le folosesc generatoarele de hipoclorit de sodiu, sistemele de dezinfecție a piscinelor și instalațiile municipale de tratare a apelor uzate.
Tratarea apei necesită astăzi sisteme fiabile,{0}}eficiente, care funcționează bine în medii dificile. Condițiile de oxidare cu conținut ridicat de-sare deteriora rapid electrozii din grafit și din oțel inoxidabil. Acoperirile de precizie-de pe tija anodului de titan MMO îmbunătățesc activitatea catalitică și măresc durata de funcționare dincolo de opțiunile standard.

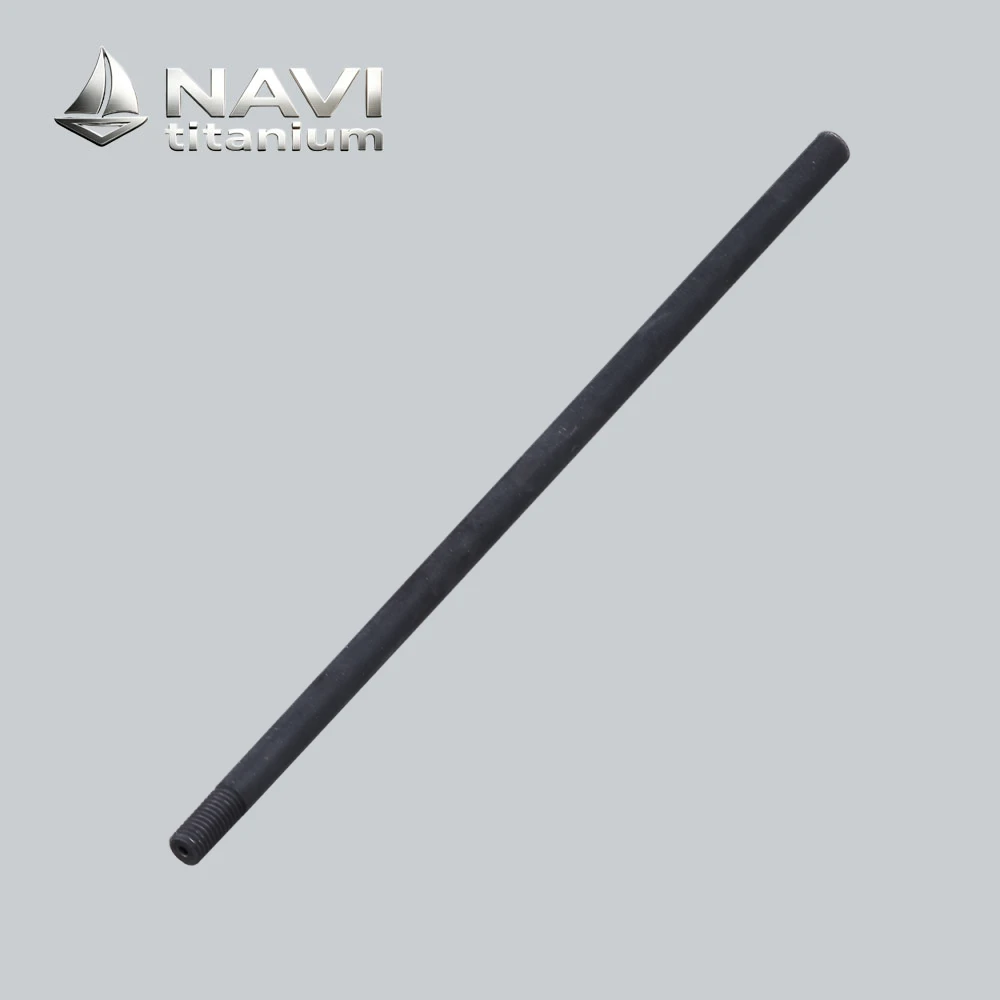

Tija anod din titan
1.Specificație
Forme generale: placă, tijă, plasă, tub sau personalizare
Acoperire: formula clasică a IrO2-Ta2O5, Ru-Ir, Pt sau personalizare
Reacție electrochimică: reacție de degajare de oxigen/clor/hidrogen
Cod intern: NAVI-1-011
Marca: NAVI Titanium®
Material de bază: Titan pur Gr1
Domenii avansate ale NAVI: PEM, PCB, tratarea apelor uzate etc.
2.Ghid de cumpărare
(1) Proces
NAVI Titanium (din 2008) poate procesa conform desenelor dvs. de proiectare
(2) Probă gratuită
NAVI Titanium furnizează eșantion gratuit pentru specificații generale
(3) Suport tehnologic
Un serviciu profesional-pentru-un singur serviciu, design fără design, bine ați venit să ne contactați
Ce face ca acoperirile MMO titan cu anod să fie mai eficiente pentru aplicațiile de evoluție a clorului?
Acoperirile MMO pe suprafețele de titan fac posibil ca procesele de evoluție a clorului să se desfășoare cu ușurință. Stratul mixt de oxid de metal, care este de obicei format din oxizi de iridiu și ruteniu, are calități catalitice mari care scad energia necesară pentru a activa oxidarea ionilor de clorură. Acest beneficiu principal înseamnă în mod direct că este nevoie de mai puțină tensiune în timpul proceselor de electroliză.
O parte foarte importantă a acestui sistem este substratul de titan în sine. Titanul își păstrează forma în timp ce conduce bine electricitatea, spre deosebire de grafitul care se uzează sau de oțelul inoxidabil care devine inactiv. Învelișul de oxid formează o legătură moleculară cu baza de titan prin descompunere termică. Acest lucru face o interfață care este suficient de stabilă pentru a fi expusă la clor gazos, acid hipocloros și alte specii puternic oxidante din nou și din nou.
De ce materialele tradiționale nu pot egala performanța
Studiile care compară sistemele de tije cu anod de titan acoperite cu MMO-cu alte materiale arată că primul are performanțe mult mai slabe. Electrozii de grafit pierd material și își schimbă dimensiunea în timp din cauza oxidării, așa că trebuie înlocuiți la fiecare 6 până la 18 luni, în funcție de densitatea curentului. Oțelul inoxidabil creează straturi de oxid inactiv care ridică tensiunea celulei în timp, ceea ce utilizează mult mai multă energie.
Designul acoperirii MMO oprește aceste tipuri de defecțiuni controlând cu atenție microstructura și machiajul. Oxidul de iridiu face ca materialul să fie stabil în condiții puternic oxidante, în timp ce oxidul de ruteniu îl face foarte bun la conducerea electricității și la accelerarea reacțiilor. Această conlucrare menține suprapotențialul scăzut pe toată durata de viață a electrodului, care este de obicei mai mare de 8-10 ani în sistemele bine proiectate-.
Testele electrochimice arată că electrozii acoperiți cu MMO-își mențin rata de generare a clorului peste 95% pe toată perioada în care sunt folosiți. În setările normale de generare a hipocloritului de sodiu, tensiunile celulelor rămân stabile între 3,2 și 3,8 volți. Acest lucru este diferit de electrozii convenționali deteriorați, care au tensiuni între 4,5 și 6,0 volți. Această diferență de putere economisește multă energie, iar aceste economii se adună pe parcursul a 24 de ore de activitate.
Cum îmbunătățesc acoperirile cu ruteniu-iridiu performanța electrochimică a tijei cu anod de titan MMO?
Straturile de oxid de ruteniu-iridiu lucrează prin diferite căi electrochimice care fac ca evoluția clorului să funcționeze mai bine. Siturile de ruteniu facilitează mișcarea rapidă a electronilor atunci când ionii de clorură sunt transformați în clor gazos. Deoarece structura de oxid poroasă are o suprafață mare, există o mulțime de locuri active unde se pot produce aceste reacții. Acest lucru face ca eficiența curentului pe unitatea de suprafață a electrodului să fie cât mai mare posibil.
Încorporarea iridiului face mai mult decât catalizarea reacțiilor. Iridiul are o rază ionică mai mare decât ruteniul. Acest lucru determină încordarea rețelei care face ca acoperirea să fie mai stabilă în general. Conform cercetărilor, zonele bogate-iridiu nu se dizolvă chiar și atunci când polarizarea anodică este foarte mare. Acest lucru împiedică acoperirea să se defecteze complet, așa cum se întâmplă în sistemele cu ruteniu pur. Această caracteristică de siguranță crește foarte mult durata de viață a electrozilor, păstrând în același timp funcția catalitică a acestora.
Raportul molar dintre iridiu și ruteniu are un efect mare atât asupra vitezei, cât și asupra longevității. Pe baza a ceea ce știe industria, cele mai bune amestecuri au între 60 și 75% oxid de ruteniu și 25 până la 40% oxid de iridiu. Cu toate acestea, amestecurile exacte depind de nevoile aplicației. Un conținut mai mare de iridiu face ca materialul să fie mai stabil, dar îl face și mai scump și poate să-și scadă ușor activitatea catalitică.
Companiile moderne precum NAVI Titanium folosesc metode de acoperire cu gradient, în care compoziția se modifică pe măsură ce grosimea stratului de acoperire crește. Cantități mai mari de iridiu sunt prezente în straturile interioare care ating baza de titan. Acest lucru le face să se lipească mai bine și să lupte mai bine împotriva coroziunii. Straturile exterioare au un machiaj bogat în ruteniu, ceea ce face ca procesul de evoluție a clorului să fie mai eficient. Această metodă de proiectare oferă cele mai bune performanțe într-un număr de domenii în același timp.
Toleranța la densitatea curentă și operarea ferestrelor
Tija anod din titanpachetele cu acoperire MMO pot rezista la densități de curent între 500 și 5000 A/m2 fără a pierde eficiența. Această flexibilitate de operare permite generatoarelor de hipoclorit de sodiu să îndeplinească o gamă largă de nevoi de producție, de la sisteme de piscine mici care fac 50 g/h de clor disponibil până la instalații mari din orașe care produc 5000 g/h sau mai mult.
Deoarece învelișul este stabil din punct de vedere termic, poate fi folosit continuu fără a se opri să se răcească. Structura oxidului de ruteniu-iridiu rămâne stabilă chiar și la temperaturi ridicate, apropiate de 70 până la 80 de grade, care sunt frecvente în celulele electrolitice. Această rezistență termică scapă de stresul ciclului termic care defectează sistemele de acoperire mai puțin durabile, motiv pentru care instalațiile durează atât de mult în teren.
Structura de acoperire a tijei de anod MMO de titan explicată: de la straturile catalitice la stabilitatea electrodului
În loc de metode simple-strat, acoperirile moderne MMO utilizează cadre complexe cu mai multe-strat. Stratul de bază care este depus direct deasupra substratului de titan sablat are de obicei o compoziție inter-care este menită să gestioneze diferențele dintre coeficienții de dilatare termică ai acoperirii cu oxid ceramic și ai titanului metalic. Acest strat-de reducere a tensiunii oprește producerea microfisurilor atunci când temperatura se schimbă în timpul pornirii și opririi.
Straturile ulterioare schimbă compoziția bit cu bit pentru ca anumite funcții să funcționeze mai bine. În zonele de acoperire din mijloc, oxizii de tantal sau staniu sunt adesea utilizați pentru a face structura mai puternică și pentru a adăuga mai multă protecție împotriva ruginii. Aceste compoziții mixte fac gradienți de compoziție care răspândesc tensiunile mecanice mai uniform prin grosimea acoperirii. Acest lucru împiedică sistemele simple de acoperire să nu se defecteze din cauza delaminării.
Morfologia suprafeței și distribuția activă a site-ului
Stratul din exterior care acționează ca catalizator are cel mai mult ruteniu, ceea ce crește activitatea de degajare a clorului. Soluția de electrolit vine în contact direct cu acest strat, care trebuie să echilibreze nevoile de performanță catalitică, stabilitate chimică și rezistență la eroziune fizică. De obicei, grosimea totală a acoperirii este între 8 și 15 micrometri. Acest lucru este controlat cu atenție pentru a vă asigura că protejează bine în timp ce lasă electricitatea să curgă prin stratul de oxid.

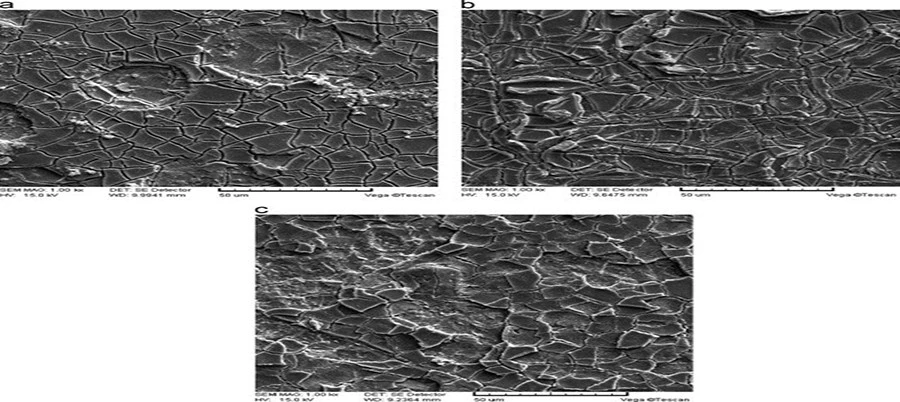

Când acoperirile MMO sunt realizate în mod corespunzător, microscopia electronică cu scanare arată că suprafața are un model de „crapă-noroi. Aceste fisuri mici măresc foarte mult suprafața utilă în comparație cu suprafețele care sunt perfect netede, făcând mai multe locuri pentru procesele electrochimice. Deoarece stratul de acoperire este poros, este mai ușor să scape bulele de gaz. Acest lucru împiedică suprafața electrodului să obțină o acoperire prea mare cu bule, ceea ce ar reduce eficiența curentului.
Chiar și cea mai bună tijă de anod de titan poate eșua prematur dacă acoperirea sa este împinsă dincolo de limitele de proiectare. Cei mai frecventi vinovați sunt pasivizarea substratului, delaminarea stratului catalitic și fisurarea mecanică din ciclul termic. Pasivarea are loc atunci când oxigenul difuzează prin micro-pori și formează o peliculă izolatoare de oxid sub stratul mixt de-oxid de metal-aceasta crește tensiunea și irosește energie. Delaminarea se datorează, de obicei, la o pregătire slabă a suprafeței sau la o densitate excesivă de curent, ceea ce accelerează evoluția gazului la interfața acoperire-substrat.
Prevenirea începe cu monitorizarea-tensiunii în timp real: o creștere bruscă de 2–3 V semnalează adesea pasivizarea timpurie. Curentul invers pulsat, aplicat periodic, poate îndepărta oxidul în curs de dezvoltare fără erodarea stratului activ. Pentru integritate mecanică, potriviți coeficientul de dilatare termică al anodului cu designul barelor colectoare și evitați rampele rapide de putere. EIS obișnuit (spectroscopie de impedanță electrochimică) verifică la fiecare 500 de ore de funcționare pentru a capta rezistența la transfer de sarcină în creștere- înainte de a escalada. Cu un control disciplinat al curentului și inversare programată a polarității, o tijă de anod de titan acoperită cu MMO-de calitate poate supraviețui cu 30-40% durata de viață estimată, reducând direct costurile de înlocuire și de oprire.
Cum tehnologia avansată de acoperire MMO îmbunătățește performanța serviciului tijei cu anod de titan?
Pregătirea cu atenție a substratului este primul pas pentru a vă asigura că orice MMOtija de anod de titanfunctioneaza bine. Cel mai bun material de bază este titanul de înaltă puritate de gradul 1 sau gradul 2, care este foarte rezistent la rugină și conduce bine electricitatea. Pregătirea suprafeței scapă de stratul de oxid pasiv existent în mod natural care ar împiedica lipirea stratului de acoperire.
Rugozitatea suprafeței la scara micrometrică poate fi realizată prin sablare controlată cu oxid de aluminiu sau mediu de carbură de siliciu. Această textură face suprafața cu 40–60% mai mare decât pe suprafețele lustruite și creează locuri de conectare mecanice unde acoperirile se pot lipi. După sablare, utilizarea acidului oxalic fierbinte sau a soluțiilor de acid clorhidric pentru gravarea chimică scapă de particulele care sunt blocate în suprafață și o face gata pentru precursori de acoperire.
Metode de aplicare a acoperirii de precizie
Unii producători avansați folosesc pași suplimentari pentru a schimba suprafața, cum ar fi oxidarea termică sau anodizarea electrochimică. Aceste metode creează straturi de oxid subțiri, controlate, care îmbunătățesc legăturile chimice și fac ca acoperirile să se lipească mai bine. O pregătire mai bună este o investiție care se plătește pentru că stratul durează mult mai mult și eșuează mai rar după o perioadă de utilizare.
Modalitatea standard de aplicare a acoperirilor MMO pe substraturile cu tije de anod de titan este încă descompunerea termică. Pentru a face acest lucru, pe o suprafață de titan care a fost deja pregătită se pun soluții de sare metalică (de obicei cloruri înmuiate în alcool care a fost acidificat). Suprafața este apoi încălzită încet la 400-500 de grade. Când ceva este încălzit, părțile organice se descompun, iar sărurile metalice se schimbă în faze stabile de oxid care se leagă foarte puternic de substrat.
Rundele de aplicare îngroașă stratul cu 0,5–1,5 micrometri. Schimbările în ciclurile de acoperire și compoziția stratului pot îmbunătăți designul acoperirii. Producerea de soluții precursoare și programarea amestecurilor de gradient de ruteniu și iridiu între aplicații este crucială.
Degradarea temperaturii este mai ieftină și mai eficientă decât pulverizarea și electrodepunerea. Procesele la temperatură-înaltă îmbunătățesc cristalinitatea și legarea-substratului metalic. Automatizarea aplicațiilor și atmosferele controlate ale cuptorului fac ca acoperirile industriale să fie populare.
Monitorizarea electrozilor pe tot parcursul vieții îmbunătățește calitatea acoperirii și întreținerea. Monitorizarea energiei celulei este cel mai simplu indicator de performanță. Creșterile treptate ale tensiunii indică deteriorarea stratului de acoperire, permițând reparații înainte de defecțiune. Generatoarele moderne de hipoclorit de sodiu detectează tensiunea și avertizează asupra limitelor.
Spectroscopia de impedanță electrochimică ajută la diagnosticarea cheii de instalare. Analiza-răspunsului în frecvență explică transferul de sarcină, acoperirea și rezistența cu dublu-strat. Schimbarea acestor elemente simplifică deteriorarea acoperirii și evaluarea duratei de viață a supratensiunii.
Inspecția în timpul întreținerii de rutină poate indica deteriorarea, decolorarea stratului de acoperire sau creșterea anormală a depozitelor. Acoperirile MMO de lucru sunt de la gri închis la negru. Decolorarea albastru-verde indică defecțiunea acoperirii pe substratul de titan. Înlocuiți imediat electrodul pentru a evita defecțiunea sistemului.

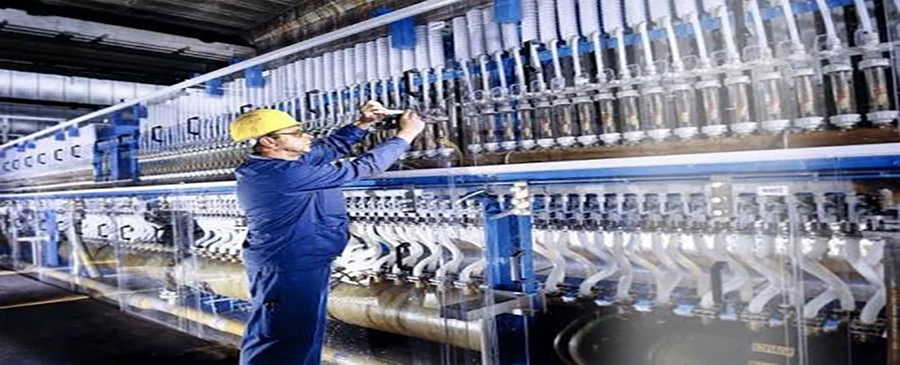

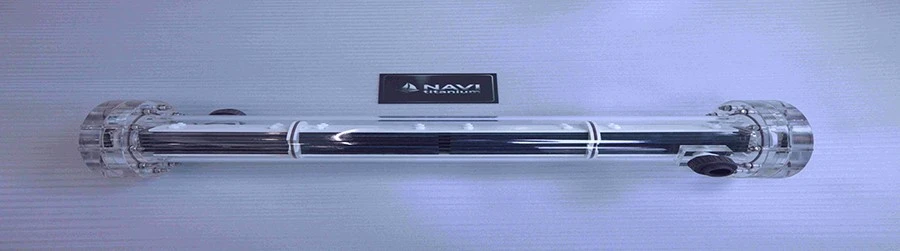

De ce sunt tijele anodice de titan MMO utilizate pe scară largă în generatoarele de hipoclorit de sodiu și sistemele de tratare a apei?
Sinteza hipocloritului de sodiu popularizează tijele anodice de titan MMO. Electrozi care pot elimina ionii de clorură fără a se descompune atunci când se dezvoltă clor și hipoclorit sunt necesari. Doar acoperirile MMO le satisfac pe ambele. În soluțiile de sare slabă, ele prezintă o selectivitate semnificativă în evoluția clorului, ca și alți producători de hipoclorit de la fața locului-.
Electrozii MMO curăță bazinele. Periodic, aceste gadget-uri funcționează. Tensiunile ciclice termice degradează electrozii mai ieftini mai repede. Datorită stabilității lor termice și proprietăților de ne-ruginire, acoperirile cu ruteniu-iridiu pot tolera cicluri de lucru mari. Ei dezinfectează-pe tot parcursul anului.
Stațiile municipale de tratare a apei au nevoie de mai mulți senzori de clorinare MMO. Obiectivele infrastructurii municipale includ longevitatea, fiabilitatea și întreținerea ieftină. Un electrod bun poate dura 10 ani. Puține operații necesită înlocuirea electrozilor.
Analiza economică și costul total de proprietate
Electrozii de titan acoperiți cu MMO-sunt viabile din punct de vedere economic după costul total de proprietate, deși costă mai mult inițial. Luați în considerare costul electrodului, instalarea, utilizarea energiei, întreținerea și frecvența de înlocuire în timpul unei perioade obișnuite de funcționare.
Sistemele electrochimice sunt consumatoare de energie-şi costisitoare. Deoarece catalizează procesele mai bine decât electrozii din grafit sau din oțel inoxidabil, acoperirile MMO reduc tensiunea celulei cu 0,8 până la 1,5 volți. Această cădere de tensiune economisește 20-30% din energia de producție de hipoclorit de sodiu la curent normal. Un sistem de dimensiuni medii-24/7 poate economisi peste 1.000 USD de energie.
Reducerea cheltuielilor de întreținere stimulează economia. Electrozii tradiționali costă bani și efort de examinare și înlocuire la fiecare 12-24 de luni. MMO-ultija de anod de titansistemul durează 8-10 ani. Cheltuielile cu forța de muncă sunt reduse prin prevenirea înlocuirilor. Întreținerea mai rar a sistemelor economisește timpul de nefuncționare și pierderile de producție.
Mai multe moduri prin care electrozii MMO îmbunătățesc sănătatea globală. Conservarea energiei reduce emisiile de carbon legate de energie-. Instalațiile de combustibili fosili pot reduce emisiile de carbon cu 20-30% folosind electrozi eficienți. Evitarea epurării apei și a scurgerii este de conceput.
Electrozii durează mai mult și risipesc mai puțin. O tijă de anod de titan MMO de 8-10 ani generează mai puține deșeuri decât 8 electrozi de grafit care trebuie schimbați anual. Baza de titan și straturile de metale prețioase pot fi reciclate pentru economia circulară.
Fiabilitatea și siguranța MMO s-au îmbunătățit. Electrozii de grafit din apa produsă pot crea probleme electrice. O acoperire robustă de oxid protejează anozii de titan de particule. Reducerea particulelor în suspensie curăță apele uzate. Apa pură este protejată de produsele de degradare printr-un strat stabil din punct de vedere chimic.
Concluzie
Deoarece știința avansată a materialelor rezolvă provocările de inginerie electrochimică, ansamblurile de tije anod din titan acoperite cu MMO-funcționează. În ciuda circumstanțelor extreme care uzează materialele standard ale electrozilor, acoperirile cu oxid de ruteniu-iridiu catalizează evoluția clorului. Gadgetul funcționează de ani de zile datorită prevenirii coroziunii pe bază de titan și conductivității electrice.
Acoperirile cu mai multe-strat și gradient pot ajuta la amestecarea catalizatorului de oxid ceramic-de suprafață metalică. Pregătirea bazei, depunerea acoperirii și controlul calității asigură uniformitatea producției. Inovațiile inovatoare economisesc energie, durata de viață a electrodului și întreținerea, reducând cheltuielile operaționale.
Tratarea apei folosește anozi de titan MMO pentru că funcționează. Acești electrozi sofisticați economisesc bani și funcționează eficient atunci când produc hipoclorit de sodiu pentru a dezinfecta apa potabilă, apa piscinei sau efluenții industriali.
FAQ
1. Cât durează în mod obișnuit tijele de anod de titan MMO în generatoarele de hipoclorit de sodiu?
+
-
Dacă condițiile de funcționare sunt menținute și densitatea curentului și compoziția electroliților sunt corecte, tijele anodurilor de titan acoperite cu MMO-poate funcționa, de obicei, non-stop timp de 8 până la 10 ani. Durata de viață se modifică în funcție de lucruri precum temperatura de lucru, densitatea curentului și cantitatea de sare din soluție. Electrozii care funcționează în sisteme cu concentrații mai mari de clorură și cu densități de curent mai mici tind să dureze mai mult. Verificarea regulată a tensiunii celulelor arată semne timpurii de uzură a acoperirii, ceea ce vă permite să planificați înlocuirea înainte ca performanța să scadă semnificativ.
2. La ce economii de costuri se pot aștepta facilitățile atunci când trec de la tije cu anod din grafit la titan MMO?
+
-
Atunci când instalațiile trec de la electrozi de grafit la tije de anod de titan MMO, de obicei folosesc cu 20 până la 30% mai puțină energie, deoarece tensiunile mai mici ale celulei rămân aceleași pe durata de viață a electrodului. Mai multe economii vin din faptul că nu trebuie să schimbați electrozii la fel de des. Electrozii MMO durează 8-10 ani, în timp ce grafitul trebuie înlocuit în fiecare an. Un studiu pe 10 ani a costului total de proprietate arată de obicei o scădere cu 35-50% a costurilor totale, chiar dacă investiția inițială a electrodului a fost mai mare. Cât de mult economisiți depinde de câtă energie electrică utilizați, de cât spațiu are sistemul dvs. și de când îl utilizați.
3. Pot fi utilizate tijele anodului de titan acoperite cu MMO-în aplicații cu apă de mare?
+
-
Barele de titan cu anod MMO funcționează foarte bine în apă de mare și în alte medii cu-salinitate ridicată. Apa de mare are multă clorură (aproximativ 19.000 ppm), ceea ce o face perfectă pentru evoluția clorului, cu o evoluție mică de oxigen în același timp. Conductivitatea naturală a apei de mare scade, de asemenea, tensiunea de care au nevoie celulele. O mulțime de sisteme antifouling marine, piscine cu apă sărată și instalații de desalinizare a țărmului folosesc acești electrozi. Atât substratul de titan, cât și acoperirea MMO sunt rezistente la coroziune, astfel încât pot fi utilizate în medii dure, cum ar fi apa de mare, fără să vă faceți griji că se deteriorează, așa cum fac alte materiale.
Sunteți gata să reduceți costurile operaționale de tratare a apei cu tehnologia avansată MMO titan anod?
NAVI Titanium produce sisteme de titan cu anod de -MMO-de înaltă calitate, care sunt concepute pentru a funcționa în situații dificile de tratare a apei. Cu procesul nostru special de acoperire cu gradient și metode îmbunătățite de pregătire a substratului, putem face electrozi care funcționează timp de 8 până la 10 ani și care utilizează cu 20 până la 40% mai puțină energie decât sistemele obișnuite. Linia noastră completă de anozi de ruteniu-iridiu titan oferă instalației dvs. fiabilitatea și rentabilitatea-de care are nevoie, fie că este vorba de o stație de epurare în oraș, un complex de piscine sau un sistem industrial de tratare a apei.
Ca furnizor de top detija de anod de titans, ne asigurăm că calitatea produselor noastre este întotdeauna înaltă și oferim suport tehnic complet pentru a vă ajuta să obțineți cea mai bună performanță de la electrozii dvs. în aplicația dvs. specifică. Discutați imediat cu echipa noastră de experți în vânzări lasales@navititanium.comdespre nevoile dvs. de tratare a apei și aflați cum tehnologia îmbunătățită a electrozilor NAVI Titanium vă poate ajuta să economisiți bani la costuri, în timp ce vă face sistemul mai fiabil.
Referințe
1. Comninellis, C., & Vercesi, GP (1991). Caracterizarea electrozilor de oxigen de tip DSA-: alegerea unei acoperiri. Journal of Applied Electrochemistry, 21(4), 335-345.
2. Trasatti, S. (2000). Electrocataliză: înțelegerea succesului DSA. Electrochimica Acta, 45(15-16), 2377-2385.
3. Chen, G. (2004). Tehnologii electrochimice în tratarea apelor uzate. Tehnologia de separare și purificare, 38(1), 11-41.
4. Kraft, A. (2008). Dezinfecția electrochimică a apei: o scurtă recenzie. Platinum Metals Review, 52(3), 177-185.
5. Bergmann, ME și Koparal, AS (2005). Studii privind producția de dezinfectanți electrochimici folosind anozi care conțin RuO2. Journal of Applied Electrochemistry, 35(12), 1321-1329.
6. Martínez-Huitle, CA și Ferro, S. (2006). Oxidarea electrochimică a poluanților organici pentru tratarea apelor uzate: procese directe și indirecte. Chemical Society Reviews, 35(12), 1324-1340.
